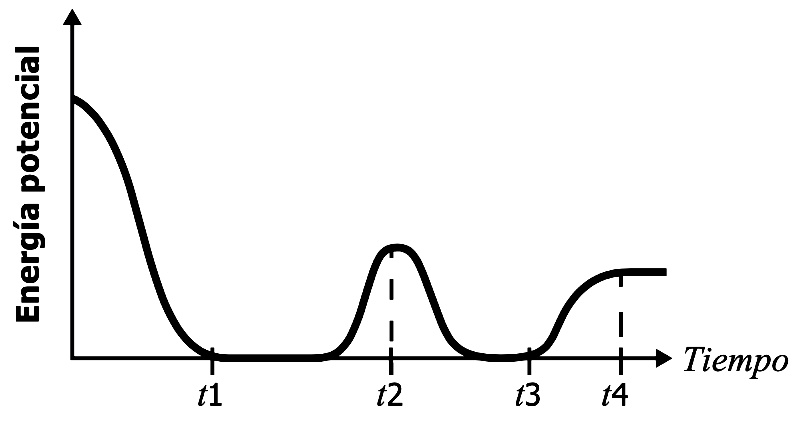

Un estudiante midió la energía potencial de un vagón en una montaña rusa. La gráfica representa los datos obtenidos por el estudiante.

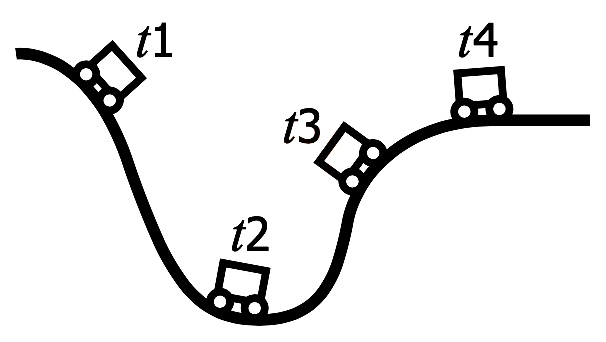

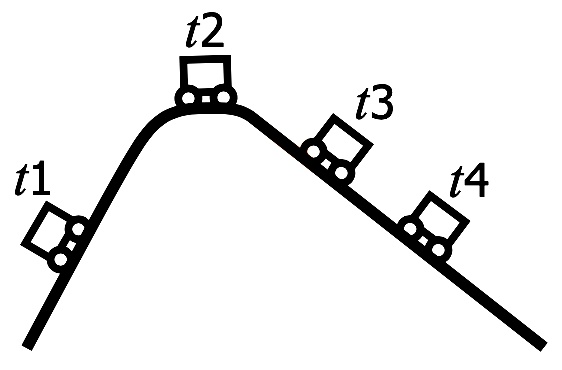

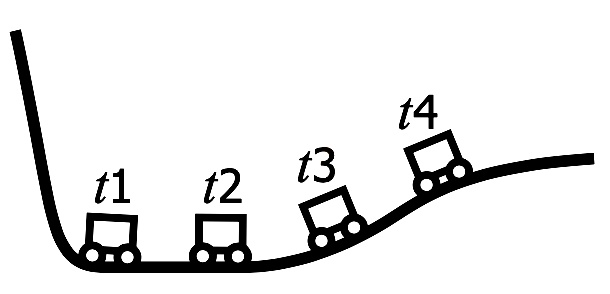

De los siguientes modelos de montaña rusa, ¿cuál explica la gráfica obtenida por el estudiante?

La gráfica indica cuatro intervalos claros en la energía potencial del vagón:

• t1: un mínimo profundo (el vagón está muy abajo).

• t2: un pico intermedio (sube a cierta altura, pero no tan alto como la colina inicial).

• t3: otro mínimo (vuelve a estar abajo).

• t4: una meseta algo más alta que t3 (el vagón termina en una parte elevada y casi plana).

Para reproducir este patrón se necesita un recorrido “bajo-alto-bajo-alto”.

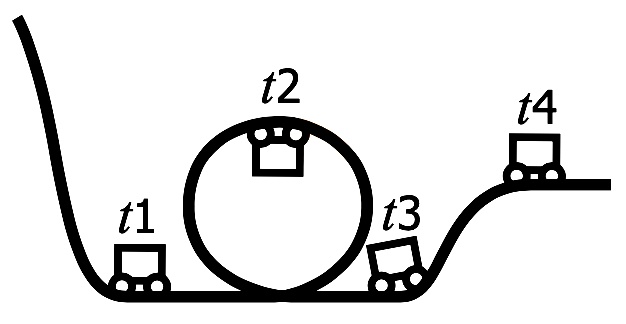

El único modelo que presenta justamente:

1. una gran bajada inicial (produce el mínimo de t1),

2. una subida hasta la parte superior de un loop (pico de t2),

3. salida del loop de nuevo a la base (nuevo mínimo t3), y

4. una rampa final hasta una plataforma algo elevada (meseta de t4)

es el modelo D.

Por eso la opción correcta es la D: explica paso a paso los cambios de energía potencial registrados por el estudiante.
