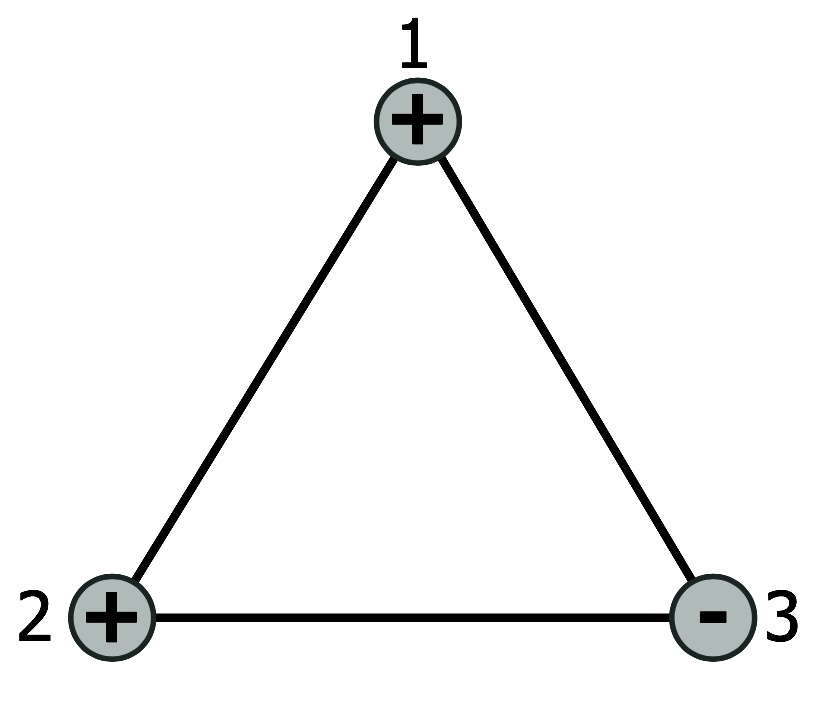

De la ley de Coulomb se sabe que la fuerza eléctrica debido a la interacción entre cargas de signos iguales es repulsiva y entre cargas de signos opuestos es atractiva. La siguiente figura muestra un sistema conformado por tres cargas eléctricas.

¿Cuál de las siguientes figuras muestra la fuerza eléctrica que ejercen la carga 2 y la carga 3 sobre la carga 1?

Explicación paso a paso

1. Identifica los signos de las cargas

   • Carga 1: $+$

   • Carga 2: $+$

   • Carga 3: $-$

2. Aplica la ley de Coulomb

   • Cargas del mismo signo se repelen.

   • Cargas de signo opuesto se atraen.

   • La fuerza siempre actúa sobre la línea que une los centros de las dos cargas.

3. Determina la dirección de cada fuerza sobre la carga 1

   • Fuerza de 2 sobre 1

     • 1 y 2 son $+$ ⇒ repulsión.

     • El vector va de 1 alejándose de 2: apunta hacia arriba-derecha (dirección contraria al lado 1-2).

   • Fuerza de 3 sobre 1

     • 1 es $+$ y 3 es $−$ ⇒ atracción.

     • El vector va de 1 hacia 3: apunta hacia abajo-derecha (en la misma dirección del lado 1-3).

4. Compara con las opciones

   • La única figura que dibuja:

     • un vector sobre 1 dirigido arriba-derecha (repulsión de 2), y

     • un vector sobre 1 dirigido abajo-derecha (atracción de 3)
       es la opción A.

Por eso, la opción correcta es A: muestra correctamente las direcciones de las fuerzas que ejercen la carga 2 (repulsiva) y la carga 3 (atractiva) sobre la carga 1.
